ダブルヘムバナーの溶接：DH7600が看板店の生産性向上にどのように貢献するか

ダブルヘムバナーの溶接：DH7600が看板店の生産性向上にどのように貢献するか

競争の激しい今日のサイン・グラフィック業界において、生産効率は印刷品質と同様に重要です。バナーの受注量が増加し、納期がますます短縮される中、多くの印刷会社では、ボトルネックとなっているのは印刷工程ではなく、仕上げ工程であることに気づいています。

仕上げ工程の中で最も時間がかかるもののひとつが、ヘム加工です。従来、作業員はバナーの片側の端を溶接し、素材の位置を調整してから、反対側でも同じ工程を繰り返していました。生産量が少ない場合には有効な方法ですが、こうした余分な作業により、すぐに不要な労力がかかり、生産性が低下してしまいます。

ダブルヘム方式によるバナーの溶接では、バナーの両長辺を同時に溶接できるため、こうした非効率性が解消されます。その結果、より強固な完成品が得られ、取り扱い工程が削減され、生産性が大幅に向上します。

このガイドでは、ダブルヘム・バナー溶接とは何か、その仕組み、対応可能な素材、Miller Weldmaster 大量生産向けのバナー製造において理想的なソリューションとなった理由について解説します。

要点

• ダブルヘム溶接では、バナーの両長辺を1回の工程で仕上げます。
• バナーの位置調整を不要にすることで、生産効率が向上し、労力が削減されます。
• 熱溶着による裾処理により、接着剤や縫い目を一切使わずに、耐久性があり防水性のある縫い目を実現しています。
• DH7600は、熱風技術とホットウェッジ技術を組み合わせることで、最大限の汎用性を実現しています。
• PVCコーティングやラミネート加工が施された生地を含む、さまざまな熱可塑性材料を、優れた仕上がりで加工することができます。

ダブルヘム・バナーの溶接とは？

バナーのヘムとは、完成したバナーの周囲を折り込んだ縁のことで、グロメット、ロープ、ポールポケットなどの取り付け金具を取り付ける際に、強度を高める役割を果たします。

各エッジを個別に仕上げるのではなく、ダブルヘム溶接では、機械を1回通すだけで両方の長いヘムを同時に形成します。これにより、均一で補強されたエッジが得られると同時に、生産時間を大幅に短縮することができます。

裾を折り込むことで形成される追加の層が、バナー全体にストレスをより均等に分散させ、風や張力、あるいは繰り返しの設置によって生じる端部の破損を防ぐのに役立ちます。

屋外用グラフィック、建設現場の看板、イベント用バナー、大判広告において、適切な縁の仕上げは、製品の耐久性に影響を与える最大の要因の一つです。

適切なバナーの仕上げが重要な理由

バナーの不具合の多くは、印刷された画像そのものに起因するものではなく、端の部分から生じている。

エッジの構造が脆弱だと、次のような問題が生じる可能性があります：

• グロメットが抜け出そうとしている
• 材料の分離
• ほつれ
• 時期尚早な交換
• 顧客からの苦情

用途ごとに適切な仕上げ方法を選択することで、バナーが期待通りの性能を発揮すると同時に、コストのかかる作り直しを減らすことができます。

ダブルヘム溶接の仕組み

二重ヘム溶接では、バナー溶接機を用いて熱と圧力を加え、熱可塑性材料を恒久的に接合します。

材料に応じて、メーカーは通常、2つの加熱方法のいずれかを使用しており、溶接幅は、シームの要件やバナーの仕上げのニーズに合わせなければならない設定変数の1つです：

ホットウェッジ溶接

溶接時に材料へエネルギーを伝達する加熱要素の一つである加熱された金属ウェッジが、折り畳まれた材料の層の間に配置されます。材料が機械内を通過するにつれて、溶接面が適切な温度に達した後、圧着ローラーによって継ぎ目が恒久的に接合されます。ホットウェッジ方式では、ヘムやオーバーラップに加え、ポールポケットの形成も可能です。

熱風溶接

加熱されたウェッジの代わりに、制御された熱風を用いて、圧力をかける直前に素材を柔らかくします。このプロセスにより、さまざまなバナー素材や厚さに対して優れた柔軟性が得られます。

どちらの方法も、過酷な屋外環境において接着剤を上回る性能を発揮する、防水性の分子結合を形成します。

シングルパス方式と従来のバナー仕上げの比較

二重ヘム溶接の最大の利点は、必ずしも溶接速度の向上にあるわけではなく、材料の取り扱い作業を軽減できる点にある。

従来の仕上げの場合：

1. 最初の一辺を溶接します。
2. バナーを削除してください。
3. ひっくり返すか、位置を変えてください。
4. 2番目の辺を合わせます。
5. 2番目の溶接を完了してください。

位置調整を行うたびに、追加の労力が必要となるだけでなく、位置合わせの不整合が生じる可能性も高まります。

DH7600は、両端を同時に溶接することで、この工程全体を省略します。

1シフトあたり数百枚のバナーを生産する工場にとって、こうした数分の節約はすぐに数時間の生産時間の回復につながり、特に大型バナーの場合、位置調整の各工程に多くの労力がかかるため、こうしたワークフローの改善効果はさらに重要になります。

二重ヘム溶接に対応する材料

二重ヘム溶接は、熱で軟化し、恒久的に融合する熱可塑性バナー素材向けに設計されているため、熱溶接ができない布製バナーには適していません。

一般的に互換性のある素材には、次のようなものがあります：

• PVCラミネート加工されたバナー用素材
• PVCコーティングされたビニール
• ポリプロピレン織物
• ポリエチレン織物
• ポリウレタンコーティング生地
• その他、対応可能な熱可塑性プラスチック

環境に配慮した素材が市場にますます登場する中、特に溶接性が素材によって異なるPVCフリーのバナー素材においては、量産開始前に新しい基材の試験を行うことが、最適な溶接品質を確保するためのベストプラクティスであり続けています。

Miller Weldmaster のご紹介

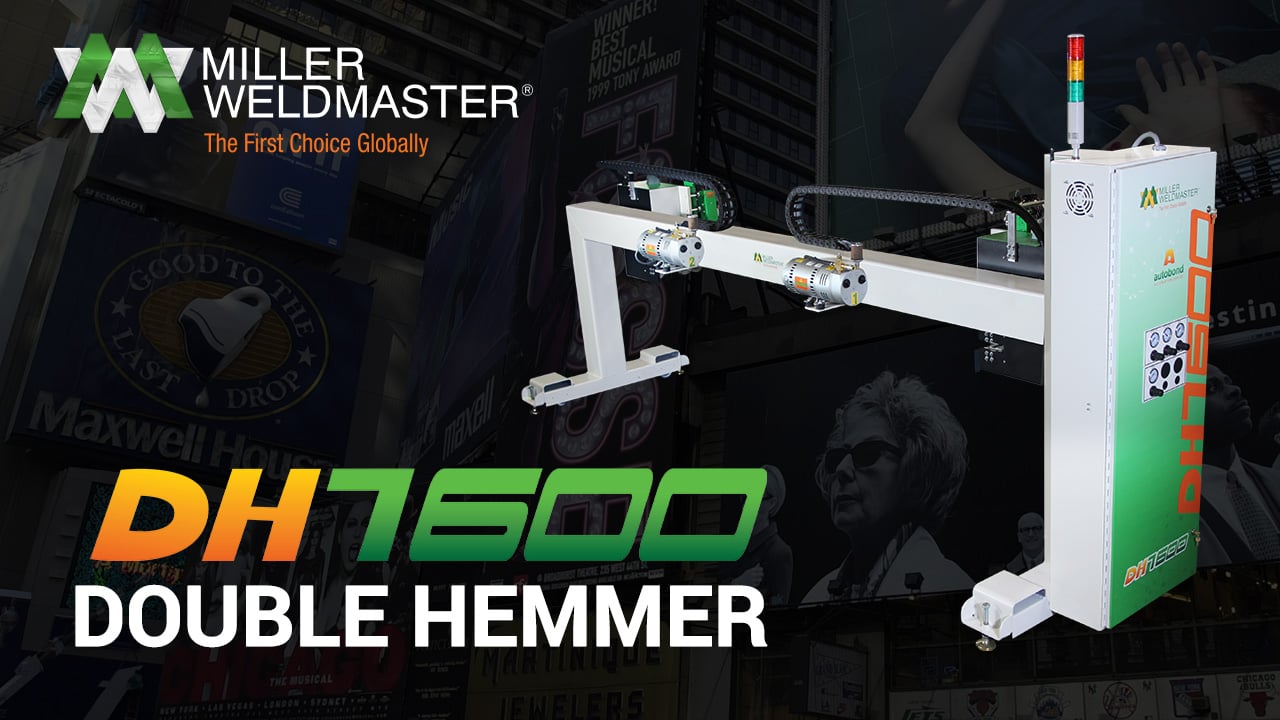

DH7600 ダブルヘマーは、高速かつ再現性が高く、一貫性のあるエッジ仕上げを必要とする製造業者向けに特別に設計されました。

このバナー溶接機は、両側の外縁を同時に溶接することで、生産能力を飛躍的に向上させると同時に、作業者の手作業を軽減します。

このデュアル加熱システムは、熱風技術とホットウェッジ技術の両方を組み合わせたもので、メーカーはさまざまな素材や生産要件に応じて柔軟に対応することができます。

設置前に、各店舗では、適切な電力供給や圧縮空気の必要性など、機械の電源要件を確認する必要があります。

主な特徴

• 熱風およびホットウェッジのデュアル加熱システム
• 同時デュアルエッジ溶接
• さまざまなサイズのバナーに対応する、調整可能なスロート幅
• レシピ保存機能付きPLCタッチスクリーン
• 単一オペレーターによる生産
• 大判素材の搬送用オプションコンベアサポート。バナースタンドやその他のディスプレイ用グラフィックのワークフローを効率化します。
• 溶接幅は0.5インチから2インチまで調整可能

溶接速度が毎分約60フィート（18 m/min）に達するDH7600は、連続的な大量生産環境に対応できるよう設計されています。

単なるバナー制作にとどまらない

DH7600はバナーメーカー向けに設計されていますが、エッジ仕上げを同時に行う必要があるその他の平らな熱可塑性製品の製造においても同様に有用であり、大規模な生産において強固な継ぎ目が必要なビニールバナーやビルラッピングにも、同様のアプローチが有効です。

主な用途は以下の通りです：

• ビルボード
• 大判グラフィック
• 工業用カバー
• ターポリン
• 防油フェンス
• ジオメンブレン
• 特殊産業用繊維

この汎用性により、メーカーは複数の製品ラインにわたって設備の稼働率を最大化することができます。

ダブルヘマーはどのような場合に有効か？

すべての店舗に専用の両面仕上げシステムが必要なわけではなく、生産量が少ない場合には、必ずしも導入が合理的とは限らない。

しかし、生産量が増えるにつれて、コスト削減効果は相当なものになります。

少量生産の場合、テープ式の方が費用対効果が高い場合がありますが、生産量が増加し人件費がかさむにつれて、自動溶接の方が費用対効果が高くなります。

以下の条件に該当する場合、デュアルエッジマシンは優れた投資となります：

• 毎日バナーを作成する
• 頻繁に扱われる大判グラフィックに対応
• 仕上げ部門が生産のボトルネックを引き起こしている
• 品質を犠牲にすることなく、人件費を削減したい
• 大量生産において、業界標準の耐久性に優れたバナー仕上げ技術を用い、一貫した縫い目の品質を確保する必要がある

仕上げ工程が全体の処理能力を制限している店舗の場合、バナーの生産量を増やすには、単に溶接速度を上げるだけでなく、まず不要な作業工程を省くことから始めることが多い。

バナーの仕上げ工程を改善する準備はできていますか？

生産ラインで、2回目の加工に向けてバナーの位置を調整するのに貴重な時間を費やしている場合、DH7600ダブルヘマーを導入することで、ワークフローを効率化しつつ、一貫性のある高品質な仕上がりを実現できます。

Miller Weldmaster にご連絡いただき、ご使用の材料、生産目標、仕上げ要件についてご相談の上、DH7600がお客様の業務に適したソリューションであるかどうかをご確認ください。

結論

バナーの仕上げは、製品の耐久性と生産効率の両方において極めて重要な役割を果たしています。

バナーの二重ヘム溶接により、メーカーはより強固な完成品を製造できるだけでなく、労力や資材の取り扱い作業を大幅に削減できます。溶接の合間にバナーの位置を調整する必要がなくなるため、メーカーは生産工程を効率化し、品質の安定性を高め、1日あたりの生産量を増加させることができます。

Miller Weldmaster は、同時両端溶接、多彩な加熱技術、そして過酷な生産環境向けに設計された操作しやすい制御システムにより、これらの利点を実現しています。

仕上げ部門がワークフローの中で最も遅れている部分となっているのであれば、両面ヘミングソリューションの導入が生産性の向上や今後の成長の支えになるかどうかを検討する時期かもしれません。
