ホットウェッジ溶接技術および装置

ホットウェッジ溶接技術に関する主なポイント

• 生産溶接速度： ホットウェッジ溶接システムは、 数メートル/分から生産規模の処理能力まで、材料の厚さや機械の構成に応じて
• 圧縮空気が不要： 熱は 金属の直接接触によって熱が伝達されるため、このプロセスでは圧縮空気システムが不要となります。
• 外部発電機不要： ホットウェッジ溶接機は、 標準的な電源で動作するため、工場内でも現場でもセットアップが簡単です。
• ほぼ無音での運転： 高速気流がないため、ホットウェッジシステムは ホットエア溶接装置に比べて静かに稼働し、作業者の快適性を向上させ、生産現場の騒音を低減します。
• 安定した熱供給： 直接伝導による熱供給は、風や気流、温度変動などの環境要因による影響を最小限に抑えます。

ホットウェッジ溶接の仕組みを理解する

ホットウェッジ溶接は、 2つの別々の機械的動作が順次行われることを基本としています。この溶接技術は、溶接点に正確に位置決めされた加熱ウェッジを用いて、強固で継ぎ目のない接合を実現します。まず、加熱された金属ウェッジが、重なり合った熱可塑性材料の内面を溶融させます。その直後、圧着ローラーが軟化した層を圧縮し、恒久的な接合を形成します。

この2つの動作を区別することが極めて重要です。ウェッジの役割は 熱処理を担い、ローラーは 実際の縫い目の形成を担います。ホットウェッジ技術の精度により、生産工程全体を通じて一貫した品質が確保され、手縫い作業でしばしば見られるばらつきが低減されます。

熱は気流ではなく金属同士の直接接触によって伝達されるため、風や気流の乱れといった周囲の環境要因による影響を大幅に受けにくくなります。ただし、ホットウェッジ溶接は長く直線的な継ぎ目に最も適しており、複雑な三次元形状や入り組んだ曲線の溶接経路にはあまり適していません。

加熱ウェッジの役割：直接接触と気流の比較

加熱されたウェッジは、熱エネルギーを材料の接合面に直接伝達します。熱の供給を制御し、一貫した継ぎ目の品質を確保するためには、加熱されたウェッジを溶接点――つまり、強固で均一な溶接部を形成するために温度と圧力が加えられる正確な位置――に精密に配置する必要があります。重要な点として、このウェッジは は、両シートの外面に触れることなく内部層を溶かし、表面の外観を損なうことなく溶かします。

ホットウェッジ溶接においては、 ピーク温度よりも温度の安定性が重要である。ウェッジ温度を一定に保つことで、長い溶接区間全体にわたって均一な溶接ビード品質を確保できます。

空気の流れが生じないため、このプロセスは薄膜や軽量素材に対して特に効果的です。溶接中に乱流やフラッター、表面の乱れが生じることはありません。

圧着ローラーとシーム形成：実際に接着が起きる場所

くさびが材料を溶かしている間、 圧力ローラーは溶接部の成形を担っています。プレスホイールとピンチローラーは溶接工程に不可欠な構成要素であり、ホットウェッジ溶接の際に精密な圧力を加えることで気密シールを形成します。

機械が前進するにつれて、ローラーの圧力によって軟化した熱可塑性樹脂の層が圧着されます。最終的な継ぎ目の品質は、以下の要素の関係によって決まります：

• ローラーの圧力
• 移動速度
• 材料の厚さ

この加圧段階は、ホットウェッジ溶接において最も影響力の大きい設定変数です。シームの破損の多くは、温度設定の誤りではなく、ローラーの加圧設定が不適切なことに起因しています。

どのような材料がホットウェッジ溶接に適していますか？

ホットウェッジ溶接は、コーティングされた布地、特に以下の用途で一般的に用いられます：

• PVCコーティングポリエステル生地
• TPUコーティングを施した織物

ホットウェッジ溶接技術は、熱可塑性ジオメンブレンをはじめとする多くの素材において優れた性能を発揮します。 HDPE、LDPE、PVC、コーティングプラスチック、および熱可塑性コーティングを施したその他の材料など、多くの材料種において優れた性能を発揮します。これらの材料は、気密・水密な継ぎ目が求められる用途において、強固で耐久性があり、気密性の高いシールを作成するのに特に適しています。

これらのコーティング生地は、テント、ターポリン、産業用カバー、および ジオメンブレンライナーなどに広く利用されています。

ホットウェッジ溶接機はホットメルト材料に対応しており、幅広い種類の材料や厚さに対応可能です。このプロセスは 熱可塑性フィルムやシート、さらには封じ込め用途で使用される厚手のジオメンブレンなどにも対応しています。厚みが増すにつれて、ウェッジ温度、速度、ローラー圧力などの機械設定を調整する必要があります。

明らかな制限の一つは 不織布ジオテキスタイルである。一時的な固定は可能であっても、ホットウェッジ溶接では不織布に恒久的な構造的継ぎ目を作ることはできない。そのような場合、 縫製や接着剤システムなどの代替的な接合方法 の方が適しています。

ホットウェッジ溶接 vs. ホットエア溶接 vs. RF溶接

ホットウェッジ溶接とホットエア溶接は、いずれも 熱溶接のカテゴリーに属しますが、熱の伝達方法には違いがあります。

熱風溶接の用途 強制加熱気流を利用するため、曲面や複雑な形状への適応性が高い。ホットウェッジ溶接は 金属への直接接触を採用しており、直線溶接においてより安定した加熱と高い溶接速度を実現します。

高周波溶接 は、熱可塑性プラスチックの接合に使用されるもう一つの技術です。これは 外部熱源ではなく、電磁エネルギーを用いて材料内の極性分子を励起する。RF溶接はPVCやポリウレタンなどの材料において複雑なパターン形成や選択的接合に適している一方、ホットウェッジ溶接は直線状の継ぎ目や大型素材に対して、よりコスト効率の高い解決策を提供するのが一般的です。

こうした違いがあるため、多くの生産現場では 高周波溶接と並行してホットウェッジ溶接、それぞれの工程が最も優れた性能を発揮する用途に応じて使い分けています。特定の用途に最適なソリューションを選択するには、さまざまな溶接技術の利点と限界を理解することが不可欠です。

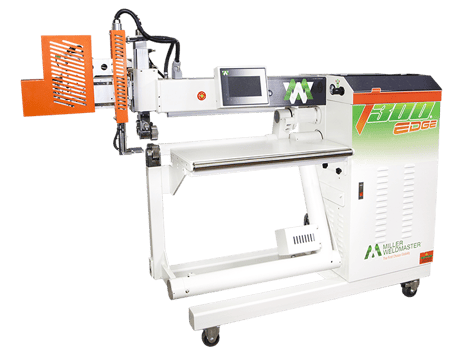

Miller Weldmaster ウェッジ溶接機の構成

ホットウェッジ溶接機は、万能なものではありません。特定の用途、材料、生産環境に合わせて構成されます。ジオメンブレン、封じ込め構造、あるいは大型熱可塑性プラスチックの加工に携わるメーカーにとって、その構成は継ぎ目の品質、均一性、および生産性に直接影響を及ぼします。

Miller Weldmaster 、ホットウェッジシステムを、構成可能な中核要素――シームの形成方法（トラック構成）、熱と圧力の加え方（ウェッジとローラーの設定）、およびプロセスの制御方法（オペレーターインターフェースと保存パラメータ）――Miller Weldmaster 。これらの構成により、メーカーは、さまざまな素材や厚さにおいて、均一で高強度のシームを形成するために必要な熱、圧力、速度の最適な組み合わせを正確に設定することができます。

シングルトラック構成とデュアルトラック構成

ホットウェッジ溶接機は、用途に応じて、単一の溶接線（シングルトラック）または並行した溶接線（デュアルトラック）を形成するように設定可能です。

シングルトラック方式では、1本の連続した溶接が形成され、バナー、カバー、工業用テキスタイルなどの一般的な製造用途で一般的に使用されます。

デュアルトラック構成では、2本の平行な溶接線とその間に溝が形成されます。これは、継ぎ目の試験が求められるジオメンブレンや封じ込め用途において極めて重要です。

デュアルトラックシステムは、溶接後のシームの完全性を確認するエアチャネル試験が可能であるため、環境工学や土木工学の分野において特に有用です。この構成は、漏れの防止や規制基準の遵守が絶対条件となる用途に対応しています。

購入者の立場からすれば、これは最も重要な構成決定事項の一つであり、製品の要件、規制基準、および品質保証プロセスに直結するからです。

ウェッジとローラーのオプション

加熱ウェッジと圧着ローラーの相互作用こそが、最終的に溶接品質を左右する要因となります。Miller Weldmaster 、材料の種類、厚さ、用途に合わせて、これら両方の部品の仕様を調整することが可能です。

ウェッジの形状と位置合わせによって、材料への熱の伝わり方が決まります。熱を均一に伝達するためには、ウェッジを溶接点に正確に配置し、ローラーと位置合わせを行う必要があります。

ローラーの材質（ゴム対スチール）は、加圧方法や表面との接触に影響を与え、材質によって必要な圧縮力やグリップ力が異なります。

圧力の設定を調整することで、材料の接着強度を制御でき、これが継ぎ目の強度と均一性に直接影響します。

ホットウェッジ溶接は熱、圧力、速度の組み合わせに依存しているため、これらの要素はシステムとして一体となって機能する必要があります。ウェッジの位置やローラーの圧力をわずかに調整するだけで、溶接結果に大きな影響が出るため、安定した生産を行うには機械の調整可能性が極めて重要です。

制御システムとパラメータの保存

最新のホットウェッジ溶接機は、オペレーターが最適な溶接条件を管理・再現できるようにする精密な制御システムを中核として設計されています。

温度制御システムは、材料の要件に合わせてウェッジの熱をリアルタイムで調整します。

速度と圧力の調整機能により、作業者は材料の厚さや必要な溶接強度に合わせ、生産設定を微調整することができます。

パラメータ保存機能（レシピ）により、オペレーターは特定の材料や作業の設定を保存・呼び出しできるため、セットアップ時間の短縮と作業者によるばらつきの低減が可能になります。

このレベルの制御こそが、一貫性のある生産レベルの溶接を可能にするものです。作業者の感覚に頼るのではなく、メーカーはプロセスを標準化することができ、シフトや作業者、生産ロットを問わず、すべての溶接ビードが同じ性能基準を満たすことを保証できます。

設備の評価を行う購入者にとって、制御システムの高度さは、単に溶接ができる機械と、大規模かつ安定して溶接を行える機械との違いを左右する要因となることが多い。

適切なホットウェッジ溶接機の選び方

機械の選択肢を絞り込む最も手っ取り早い方法は、次の2つの質問に答えることです。溶接は現場で行うのか、それとも工場で行うのか。また、その用途において溶接部の完全性試験が必要か。

溶接品質と効率は、適切なホットウェッジ溶接機を選定する上で極めて重要な要素であり、特に強固で耐久性があり、均一な溶接ビードが求められる用途においてはなおさらです。

これら2つの変数により、詳細な機能を評価する前に、ほとんどのマシン構成が除外されます。

最適な溶接品質と効率を実現するためには、作業者が適切な訓練を受け、材料の挙動、温度管理、および品質検査の手法を十分に理解していることが不可欠です。また、精度を維持し、多額のコストを伴う稼働停止を防ぐためには、発熱体、加圧システム、駆動機構の定期的な予防保全も必要です。ホットウェッジ溶接技術を導入する際、包括的な研修プログラムと予防保全スケジュールを確立することは、成功の重要な要因となります。

ステップ1 — 材料の種類と厚さを確認する

仕様書上では同じように見える熱可塑性材料でも、実際の溶着特性は異なる場合があります。コーティングの塗布量、厚さ、およびサプライヤーの配合は、いずれも溶着挙動に影響を及ぼす可能性があります。適切なホットウェッジ溶着機とパラメータを選択するには、コーティング材や熱可塑性コーティングを含む、具体的な材料の種類を理解することが不可欠です。

このため、 最終的な機械のパラメータや設備を選定する前に、 最終的な機械パラメータや設備を選定する前に、

ステップ 2 — 縫い目の形状をマッピングする

ホットウェッジ溶接は、 長く、途切れない直線状の継ぎ目で最も優れた結果が得られます。

製品に直線的な継ぎ目と複雑な形状の両方が求められる場合、メーカーはしばしば工程を分割し、直線部分にはホットウェッジ溶接を、複雑な溶接経路には別の技術を採用することが多い。

ステップ3 — 本番環境の定義

この手順は二者択一です。

• 凹凸のある屋外での現場組立には、可搬型または移動式の機械が必要です。ホットウェッジ溶接機は、その可搬性と多様な環境下での効率性から、現場での作業に最適です。
• 工場での管理された生産により、据え置き型の自動化設備が可能となる

環境によって設定が決まる――それは単なるユーザーの好みではない。

ステップ4 — 容量と速度の要件を設定する

生産計画は、以下の単一の指標から始めるべきです： 1シフトあたりの完成縫い目メートル数。

シーム加工の効率は、適切な機械のサイズや構成を決定する際の重要な考慮事項であり、これは生産量やリソースの活用率に直接影響を与えるためである。

その数値は、その後、機械の 実際の運転速度と照らし合わせるべきであり、定格最高速度ではありません。

設備の規模は、現在の生産能力だけでなく、18～24か月先の生産需要を見込んで決定すべきである。

ステップ5 — 品質保証（QA）要件の決定

以下に関連する用途 ジオメンブレン、封じ込めライナー、または規制対象インフラ では、継ぎ目の完全性の検証が必要となる場合が多い。

このような場合、 デュアルトラック溶接が基本となります、単なるオプションのアップグレードではありません。

機械の選定にあたっては、まず加圧可能な試験流路を形成できる能力を基準とし、その後、生産速度と構成に合わせて最適化すべきである。

ホットウェッジ溶接の失敗要因と、その防止策

ホットウェッジ溶接の不具合のほとんどは、次の3つの要因に起因すると考えられます： 温度、送給速度、およびローラー圧力。

最適な溶接品質を維持することは、溶接部が母材と同等か、あるいはそれ以上の強度を持つようにするために不可欠です。これらのパラメータのいずれかがずれると、溶接部の強度が損なわれます。重要なのは、生産開始後に問題を診断するのではなく、セットアップの段階でこうした問題を未然に防ぐことです。

問題1：バーンスルーまたは過溶融

原因： ウェッジの温度が移動速度に対して高すぎるか、ウェッジの下で材料が一時停止している。

対処法：ウェッジの温度を下げるか、送り速度を上げてください。加熱されたウェッジが材料に接触している間は、決して機械を停止しないでください。

問題2：コールドシーム — 接着が弱い、または不完全

原因： 温度不足、移動速度の過大、またはローラーの圧力が不十分であること。

対策：生産前にピールテストを実施し、適切な温度・速度・圧力の組み合わせを確認してください。

問題3：生地のずれと縫い目のずれ

原因： 不適切なガイド工具、または送り張力の不均一。

対策：最初の溶接パスを開始する前に、機械のセットアップ時に位置合わせと張力を確認してください。

問題4：薄膜のフラッターとエッジの歪み

原因： 周囲の気流または不適切な設置。

解決策： ホットウェッジ溶接は、ホットエア溶接に比べて本質的に気流の乱れを低減するため、適切に設定すれば薄膜の溶接に最適です。

問題 5：デュアルトラック・チャネルの圧力テストの失敗

原因： デュアルウェッジの位置ずれ、またはローラーの圧力が不均一であること。

是正措置：生産前に位置合わせの確認を行い、各継ぎ目区間の耐圧試験結果を記録すること。

ホットウェッジ溶接の用途：産業分野と最終製品

ホットウェッジ溶接は、主に以下の2つの環境で広く用いられています： 大量生産を行う工場 および 大規模な現場設置です。

その溶接速度、携帯性、そして最小限の運用インフラを兼ね備えていることから、長尺溶接の生産において最も効率的な熱可塑性樹脂溶接技術の一つとなっています。

主な用途としては、次のようなものがあります：

• ジオメンブレンライナーおよび環境封じ込めシステム
• プール用ライナー
• タンクおよびフレキシブル貯蔵タンク
• 埋立地と埋立地の裏打ち
• 下水処理および廃水管理
• 水利・水管理インフラ
• トンネルおよびトンネルの防水
• 屋根の構造と防水シート
• トラック用オーニングおよび輸送用カバー
• コンバーチブルの幌と車用カバー
• 化学鉱業および環境保護プロジェクト
• 防水シートおよび産業用カバー
• テントおよび建築用ファブリック構造物
• 空気で膨らませる構造物および空気支持式製品
• トラック用タープおよび保護カバー
• 看板・バナーの製作


ホットウェッジ溶接は、軟らかい表面や凹凸のある表面を含む現場での用途において、熱可塑性材料やコーティングされた布地を接合するための、広く採用されている汎用性の高い手法です。このプロセスは、スイミングプールのライナー、タンク、封じ込めシステムなどの用途において不可欠な、防水・気密性の高いシールを作るのに特に効果的です。この手法により、基材と同等かそれ以上の強度を持つ、耐久性が高く強固で長持ちする継ぎ目が形成されるため、厳しい要件が求められる産業用、環境用、および医療機器の製造に適しています。

ホットウェッジ溶接は、貯水タンク、燃料貯蔵バッグ、灌漑用ライナー、トラックの幌、コンバーチブルのトップ、保護カバーなどの製造に用いられています。また、この技術はジオメンブレン工事、トンネル工事、屋根工事、化学鉱業の分野でも活用されています。医療業界において、点滴バッグや血液保存容器といった重要な流体貯蔵製品の製造には不可欠な技術です。航空宇宙分野では、ホットウェッジ溶接は、重要な安全基準を維持しつつ、燃料効率の向上に貢献しています。

ホットウェッジ溶接による継ぎ目は、縫製による継ぎ目では実現できない水密性を確保でき、これはプール用ライナーなどの用途において極めて重要です。このプロセスは、プラスチックや合成繊維を含む様々な素材に対して、強固な水密・気密シールを実現するのに効果的です。

メーカーがホットウェッジ溶接Miller Weldmaster を選ぶ理由

Miller Weldmaster 、ジオメンブレンの現場施工Miller Weldmaster ジオメンブレンの現場施工用に設計されたポータブルなハンドヘルド溶接機 から 大規模な工業生産で使用される自動走行ヘッドシステムまで。

Miller Weldmaster の特徴は、 機器の推奨に先立ってアプリケーション評価を行う。これにより、お客様の材料、生産環境、および溶接部の要件に最適な構成を確実に提供しています。

• アプリケーションファーストのアプローチ
  エンジニアリングチームは、機器を推奨する前に、材料、シーム形状、および生産要件を評価します。
• 幅広い構成ラインナップ：ハンドヘルド型、据え置き型、移動型、デュアルトラック溶接システムなど、多様なソリューションをご用意しています。
• 販売後のサポート：トレーニング、サービス、およびプロセスの最適化により、長期的な生産パフォーマンスを支えます。
