PVC用高周波溶接の威力:RF溶接機が超強力な継ぎ目を作る方法

2025年5月5日

熱可塑性プラスチック製造の産業界において、PVC用高周波溶着の精度、一貫性、耐久性に匹敵する方法はほとんどありません。インフレータブル、ク リーンルーム・カーテン、流体封じ込めライナーな どの製造では、各シームの完全性が重要です。そこで際立つのが高周波(RF)溶着です。RF溶着は、厳しい圧力や環境に耐える気密性と漏れのない継ぎ目を実現し、要求の厳しい産業に不可欠です。

新しい溶接機器を検討したり、現在のプロセスを改善したりする場合、高周波溶接機やプラスチック溶接機の使用など、RF溶接を理解することは、大きな変化をもたらす可能性があります。このガイドでは、RF溶接とは何か、どのように機能するのか、他の方法と比較してどうなのか、そしてなぜRF溶接なのかを説明します。 Miller Weldmasterが高周波ソリューションで信頼されている理由を説明します。

RF溶接技術の詳細.

PVCの高周波溶接とは?

高周波溶着または誘電体溶着としても知られるこのプロセスは、高周波電磁界を使用してPVCのような熱可塑性材料内に熱を発生させます。外部から熱を加えるのではなく、電磁界を利用して材料内部の分子を励起し、継ぎ目なく結合させる。

このプロセスは、PVC(ポリ塩化ビニル)、PU(ポリウレタン)、およびPETやPETGのようなポリエステル変種のような極性プラスチックで非常によく機能する。中でもPVCは、その強い分子極性により特に理想的であり、高い信頼性と最小限のエネルギー浪費で、より速く、より確実な溶接を可能にする。高周波ジェネレーターは、必要な高周波電流を生成することで、このプロセスで重要な役割を果たします。



RF溶接の仕組み:基本

高周波溶接は、2枚の材料(通常はPVC)を空気圧プレスの上部電極と下部電極の間に配置することから始まる。これらの特殊な電極は、指定された周波数の電磁エネルギーを放出する高周波溶接機の一部です。このエネルギーが材料内の極性分子を急速に振動させ、内部摩擦と熱を発生させる。誘電加熱として知られるこの現象により、材料表面を損傷することなく、溶接界面で均一な溶融が生じます。

材料が目的の温度に達すると、電極が一定の圧力で層を圧縮する。熱と圧力の組み合わせにより、両方のシートの分子がかみ合い、1つの一体化した部分が形成される。圧力がかかったまま短時間の冷却が行われると、材料は強固できれいな継ぎ目に固化する。この全工程は数秒以内に行われ、再現性が高いため、大量生産環境に最適です。



PVCがRF溶接に最適な理由

PVCは、その化学構造によりRF溶接に特に適している。PVCは塩素原子を含み、極性分子組成を形成するため、プラスチック表面の加熱と溶融に理想的である。この極性分子は電磁界に効果的に反応するため、プラ スチック材料を均一に加熱し、より完全に接合するこ とができます。その結果、強度が高いだけでなく、漏れや裂け、経時的な応力にも強い溶接部ができる。

PVCは極性が高いため、RFエネル ギーが効率的に吸収され、消費電力の削減と サイクル時間の短縮につながる。このため、RF溶着は、特に高品質な継ぎ目を繰 り返す必要がある作業において、エネルギー効率の 高い選択肢となる。さらに、表面を焼いたり歪ませたりすることなく PVCを溶接できるため、材料の美観と寸法が保たれます。



PVC用途における高周波溶接の利点

高周波溶接は、信頼性と効率的な操作が最重要となる用途に数多くの利点をもたらします。最も顕著な利点の1つは、完全な気密性と防水性を備えた耐久性の高い溶接部を形成できることです。このレベルの性能は、わずかな漏れが安全性や機能性を損なう製品に不可欠です。

RF溶接はまた、溶接ごとに極めて一貫した結果をも たらす。このプロセスはプログラマブル・ロジックで 制御されており、オペレーターは周波数、出力、 溶接時間、加圧力などの変数を微調整できる。この精密さにより、人的ミスと材料の無駄が最小限に抑えられる。もう一つの主な利点は、材料にかかる熱応力が低いことである。RF溶接は、直接の表面加熱ではなく内部加熱を使用するため、溶接部の焦げ、反り、変色のリスクが最小限に抑えられる。



超強力シームが最も重要な場所

シーム強度は、多くの産業用途で非常に重要です。強靭で耐久性のある溶接シームは、応力下でも完全性を維持するために不可欠だからです。

インフレータブルボート、引張構造物、緊急用構造物では、激しい圧力や動きを受けても継ぎ目は完全に気密性を保たなければなりません。不十分な接合は、危険な空気喪失や致命的な故障を引き起こす可能性があります。

タンクライナーや化学物質封じ込めシステムには、漏れや化学物質の浸透、環境ストレスに耐える継ぎ目が必要です。これらの製品はしばしば極端な温度と圧力の条件下で使用され、継ぎ目が弱いと流出や汚染につながる可能性があります。

クリーンルーム用カーテン、工業用パーティション、無菌医療用シェルターは、管理された環境へのほこり、バクテリア、その他の汚染物質の侵入を防ぐため、シームレスバリアに依存しています。このような場合、継ぎ目は完全に密閉され、滑らかで、ピンホールや不整合がないことが求められます。



RF溶接シームの耐久性と美観

RF溶接継ぎ目の特徴のひとつは、優れた耐久性と継ぎ目が見えないことです。これらの継ぎ目は、紫外線や湿気、さまざまな化学薬品に長時間さらされても劣化することなく耐えることができ、丈夫で信頼性の高い継ぎ目のない継ぎ目を作り出します。

美観の観点からは、RF溶接の継ぎ目はきれいで、滑らかで、一貫性があります。これは、ターポリン、バナー、テントのような消費者向けの製品にとって非常に重要です。継ぎ目のない外観は、製品の視覚的な魅力を向上させるだけでなく、構造的な信頼性も強化します。



RF溶接と他の溶接方法:PVCに最適なのは?

溶接方法を比較した場合、RF溶接は、気密性、シーム強度、材料の一貫性が要求される用途において、一貫して従来の溶接方法よりも優れています。

しかし、特に自動車、航空宇宙、医療機器製造などの業界で要求される高い精度を考慮すると、他の技術との比較を理解し、特定のニーズに合うかどうかを判断することが重要です。

他の溶接方法よりRFを選択する場合

RF溶着は、PVCやポリウレタンのような素材を使用し、高性能のシーリングが必要なプロジェクトに適したプロセスです。空気や水の漏れをゼロにすることが要求される用途や、生産量を安定して効率的に維持する必要がある場合、RF溶接はさまざまな業界で競争力を発揮します。

RF溶着は、厚い多層素材を扱う場合や、美観と表面品 質が重要な場合に使用する。対照的に、ヒートシールや超音波溶 接は、より単純な用途、無極性プラスチック、予算 制約が厳しく性能要件が低い業務に適してい る。



RF溶接装置:何を見るべきか

高品質のRF溶接機器、特に高周波溶接機器に投資する には、いくつかの考慮事項がある。様々な材料や条件下で一貫した溶接強度を維持するた めには、安定した周波数制御を提供する必要がある。また、さまざまな材料厚に対応できるよう、柔軟な出力設定と調整可能な機械パラメーターを提供する必要がある。

自動化機能もまた、特に大量処理には重要な機能である。自動化システムは、材料供給、サイクルタイミング、電極位置決めを管理することができ、スループットの向上とオペレーターによるミスの低減を可能にします。統合された安全制御と電磁波シールドは、安全な作業環境を維持するために極めて重要です。



Miller WeldmasterRF溶接ソリューションの紹介

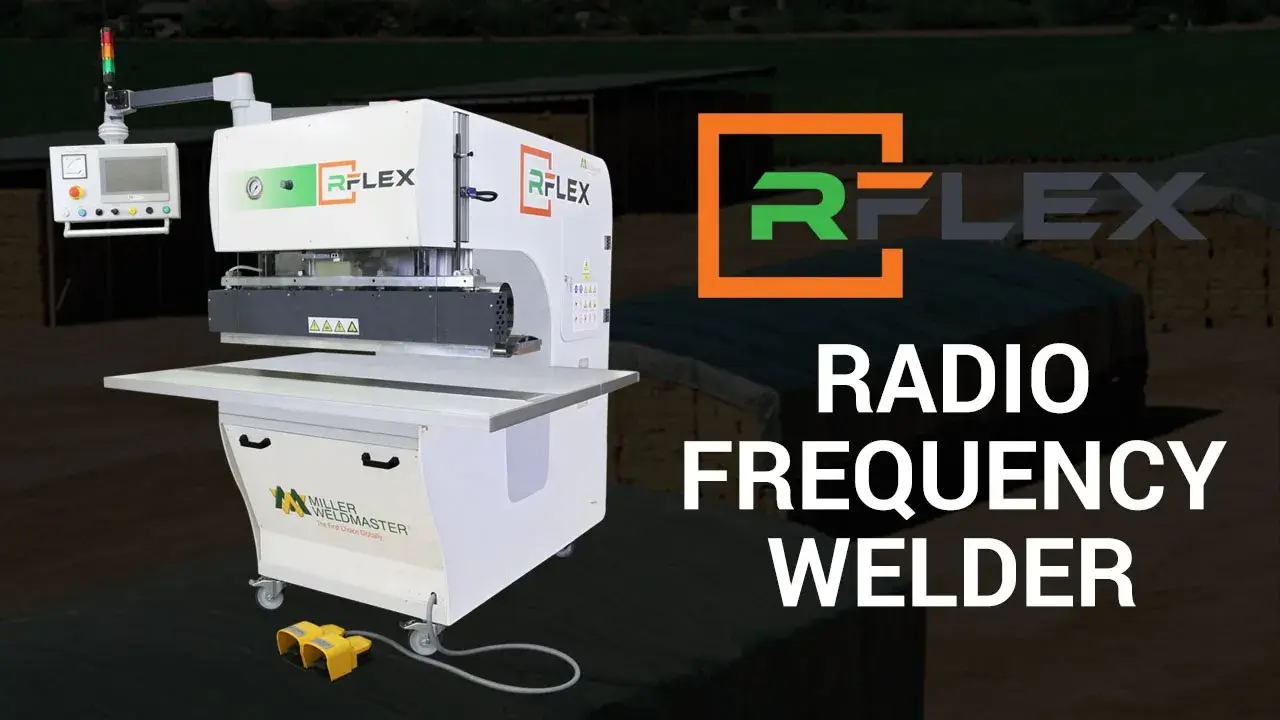

Miller Weldmaster 、PVCやその他の熱可塑性プラスチックを扱う製造業者の進化するニーズに対応するため、最先端技術を駆使して設計されたRF溶接ソリューションを提供しています。当社の RFlexシリーズは、高度な制御システムとユーザーフレンドリーなインターフェイスにより、高強度で気密性の高い継ぎ目を製造する能力を提供します。

各装置はモジュール化を念頭に構築されているため、独自のワークフローや製品設計に合わせて簡単にカスタマイズすることができます。当社のRF溶接システムは、自動化ラインにシームレスに統合し、アイレットなどのコンポーネントの自動溶接を含め、エッジトリミング、ガイドシステム、材料張力制御などのアドオンをサポートします。お客様のビジネスに最適な溶接方法を決定するには、適切な技術の選択に関する当社のブログをご覧ください。



RF溶接のベストプラクティスと安全への配慮

RF溶接の作業効率と生産性を高めるには、ダウンタイムを最小限に抑えることが重要です。ベスト・プラクティスに従うことで、機器の安 全で効率的な操作が保証され、最適な性能と長寿命が 実現される。オペレーターは、事故防止と溶接の完全性を確保するた め、機械のセットアップ、材料の取り扱い、安全手順 について、十分な訓練を受ける必要がある。

材料の選択と準備のヒント

高品質の溶接を行うには、RF溶接用に特別に調合 されたPVC材料を選択し、目標温度に到達できるこ とを確認することが重要です。これらの材料は、分子結合の妨げとなる油分、ほこり、残留物などの汚染物質がなく、清潔でなければなりません。材料の準備には、イソプロピルアルコールで拭き取ったり、専用の表面プライマーを使用したりすることが含まれます。

材料を適切に位置合わせすることで、溶接サイクル中 のエネルギーと加圧力の均一な分配が保証される。アライメント・プロセスを正確に制御すること で、材料の位置ズレや伸びを防ぐことができ、その結果、 弱点、気泡、不完全な融合が発生する可能性がある。位置決めガイドと張力制御システムを使用すれば、 溶接の品質と効率を大幅に改善できる。

Miller Weldmaster 高周波溶接の成功をどのようにサポートするか

Miller Weldmaster 、その先進的な機械だけでなく、持続可能な製造慣行に沿った包括的なサポートサービスでも際立っています。当社のチームはお客様と協力し、RF溶接ソリューショ ンを特定の用途のニーズに合わせて調整することで、 様々な業界が当社の専門知識からどのような恩恵 を受けているかを明らかにしています。フレキシブルタンクや工業用カーテンの製造にかかわらず、当社のエンジニアが適切な設定、ツール、レイアウトの構成をサポートします。

また、お客様のチームが自信を持ってRF機器の操作とメンテナンスを行えるよう、オンサイトとリモートの両方で徹底したトレーニングプログラムを提供しています。当社のグローバルサービスネットワークはタイムリーな支援を提供し、研究開発能力は継続的な技術革新をサポートします。当社は、すべてのお客様との関係を長期的なパートナーシップとしてとらえ、変化する業界の需要に対応し、成長するためのツールと洞察を提供しています。

PVC用の高周波溶接を検討する準備はできていますか? Miller Weldmaster 、精度、耐久性、信頼性をもって、お客様の次のプロジェクトをどのようにサポートできるかをご確認ください。



RF溶接機

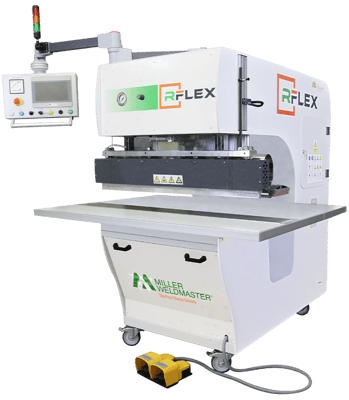

RFlex 無線高周波溶接機

ポリ塩化ビニールの高周波溶接に関するよくある質問

PVC以外でRF溶接できる素材は?

RFウェルダーは、PU素材を含む極性分子構造を持つ素材によく効きます。これには、ポリウレタン(PU)、エチレン酢酸ビニル(EVA)、ポリエステル(PETおよびPETG)、その他、ある種のコーティング生地やナイロンなどが含まれる。

RF溶接の縫い目は、縫い目や熱風溶接の縫い目と比べてどの程度強いのですか?

RF溶接継ぎ目は多くの場合、母材の引張強度を上回り、圧力下で優れた性能を発揮する耐久性のある溶接部を提供します。素材に穴を開ける可能性のある縫い目や、端の部分が弱くなる可能性のある熱風による縫い目と比べると、RF溶接は強度が高く、信頼性が高い、長持ちする溶接部を作り出します。

高周波溶接は工場の作業者にとって安全か?

はい、正しく使用すれば、RF溶接は電磁界が 制御されているため、非常に安全です。機械は、高周波電磁波への曝露から作業 者を保護するために、シールド、接地、非常制 御装置で作られている。適切な訓練と日常的な点検が安全性を高めている。

RF溶接に最適な製品の種類は?

RF溶着は、インフレータブル、防水シート、医療用流体バッグ、封じ込めシステム、看板、テント、カーテン、および気密性の高い継ぎ目やユニークな形状を必要とする幅広い工業製品や消費財に最適です。

また、きれいな水を貯蔵・輸送するための、耐久性が高く、環境的に持続可能な液体タンクを作るのにも非常に効果的である。

RFウェルダーは厚いPVCや多層PVCに対応できますか?

もちろんです。RFウェルダーは、高精度と高強度で多層および厚いゲージのPVC材料を溶接するために設計された出力レベルと電極構成を装備することができます。

複数の層を同時に溶接するこの機能は、設計の可能性と効率を高め、さまざまな用途で複雑なアイテムや層構造の作成に適している。

RF溶接が自分の用途に適しているかどうかを知るには?

PVCまたは同様の極性プラスチックを使用する用途で、気密性、防水性、または構造的に堅牢な継ぎ目が必要な場合、RF溶接は、その精度、速度、および耐久性のある継ぎ目を作成する能力により、しばしば好ましいプロセスとみなされます。この汎用性の高い方法は、自動車、医療、航空宇宙など、さまざまな業界で使用され、進化する要求を満たし、性能を向上させています。

素材と生産目標を評価するため、専門家にご相談ください。

RF溶接機に必要な一般的なメンテナンスは?

定期的なメンテナンスには、電極のクリーニング、周波数設定のチェックと校正、ケーブルと誘電シールドの点検、摩耗した工具部品の交換などがあり、RF溶接機の安全で効率的な稼働を保証します。予防的メンテナンスは、IoT機能や最新機器などの先進技術とともに、ダウンタイムを最小限に抑えることで機器の寿命を延ばすことができます。

Miller Weldmaster 、どのように機械のトレーニングとセットアップをサポートしますか?

私たちは、持続可能な製造方法を推進しながら、対面および遠隔トレーニング、機械の初期セットアップ支援、プロセス開発サポート、グローバルな技術サービスチームへのアクセスを提供します。私たちの目標は、お客様の機械をできるだけ早くフル稼働させ、様々な産業が私たちの専門知識から利益を得られるようにすることです。

RF溶接は、他の溶接と見た目が違いますか?

そうです。RF溶接は、変色、縫い跡、焼け残りがなく、継ぎ目が見えない、より滑らかで均一な外観を持つ。RF溶接は継ぎ目のない継ぎ目を作り出し、一般消費者や視認性の高い用途では、美観上の理由からRF溶接が好まれることがよくあります。

大量生産におけるRF溶接プロセスの速度は?

RF溶接は非常に効率的で、高品質の製品と再現性の高い結果を保証します。自動化システムは、溶接サイクルを数秒で完了することができ、生産工程を合理化することで、無駄を最小限に抑え、優れた再現性で大規模生産を可能にします。
