バナーや看板用のRF溶接機：移動式ヘッドが固定式プレスに勝る場合

サインショップがビルボードパネル、大型のビルラッピング、あるいは建築用ディスプレイグラフィックの製造を開始すると、課題は溶接そのものを超えたものへと移ります。素材のサイズが大きくなり、継ぎ目の長さも増すため、従来の固定式RFプレスで特大サイズのパネルを加工することは、生産上の大きなボトルネックとなり得ます。

バナーや看板用のRF溶接機は、高周波エネルギーを利用して、PVCやポリウレタン（PU）などの互換性のある素材を内部から融合させ、ほぼ目立たない、気密性が高く耐候性に優れた継ぎ目を作り出します。据え置き型と移動型のRFシステムの両方が同じ溶接技術を採用していますが、その作業の流れは根本的に異なります。

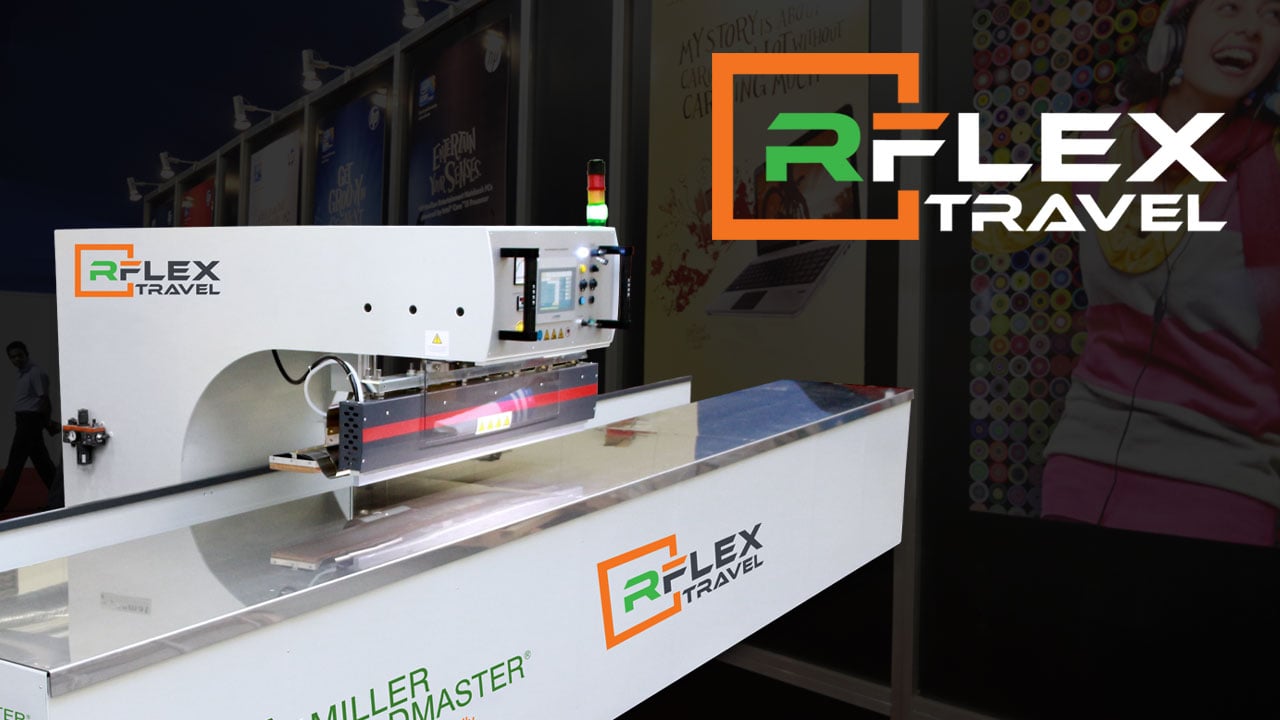

「Miller Weldmaster RFlex 」では、ワークテーブル上の素材は固定されたまま、RF溶接ヘッドが精密なガイドレールに沿って継ぎ目全体を移動します。この設計により、素材の取り扱い作業が最小限に抑えられ、継ぎ目の位置合わせが改善され、大判グラフィックの加工効率が大幅に向上します。

ビルボードの看板面、建築用グラフィック、あるいは特大のバナーパネルを制作する場合でも、トラベリングヘッド式RFシステムがどのような場面で有利に働くかを理解することで、生産性と製品の品質を向上させることができます。

要点

• RF溶接は、表面に熱を加えるのではなく、互換性のある材料の内部で熱を発生させることで、気密性・防水性に優れた継ぎ目を作り出します。
• 「RFlex 」は、ワークテーブル上に材料を平らな状態で固定したまま、溶接ヘッドが精密なガイドレールに沿って移動する固定式の生産装置です。
• 素材を固定しておくことで、大判グラフィックに伴う取り扱い上の課題を軽減し、長い溶接部全体にわたって継ぎ目の一貫性を向上させることができます。
• RF溶接は、看板やバナーの製造で一般的に使用されるPVCやPU素材など、極性が適合する熱可塑性プラスチック向けに設計されています。
• RFlex 、恒久的な生産設備であるため、適切な施設計画、電力供給、圧縮空気の供給、および専門家による設置が必要です。

バナーや看板用のRF溶接機とは何ですか？

バナーや看板用のRF溶接機は、高周波（HF）とも呼ばれる無線周波数（RF）エネルギーを用いて、熱可塑性材料を恒久的に接合する産業用機械です。材料の表面を加熱する熱風溶接やホットウェッジ溶接とは異なり、RF溶接は、適合する材料内部の分子を励起させることで、材料内部から熱を発生させます。

このプロセスにより、以下の結果が得られます：

• 気密性の高い継ぎ目
• 防水溶接
• 強固で、構造的に連続した結合
• すっきりとして、ほとんど目立たない縫い目

風や湿気、紫外線にさらされ、長年にわたる環境負荷に耐えなければならない屋外用途において、RF溶接は、多くの仕様で求められる耐久性と外観を実現します。

RF溶接の仕組み

RF溶接サイクル中は：

1. 材料は上電極と下電極の間に配置される。
2. 高周波エネルギーは物質を透過する。
3. 極性分子は急速に振動し、内部で熱を発生させる。
4. 素材が溶融する間に圧力が加えられる。
5. 冷却後、恒久的な溶接部が形成される。

RF溶接では、熱が材料の表面ではなく内部で発生するため、溶接の開始から終了まで、極めて安定した溶接品質が得られます。

RF溶接に適合する材料

RF溶接には、電磁エネルギーに反応する極性を持つ熱可塑性材料が必要です。

一般的な材料には次のようなものがあります：

• スクリム補強PVCビニール
• 遮光PVC
• ポリウレタン（PU）コーティング生地
• 建築用グラフィックに使用される多くの特殊コーティングを施したテキスタイル

ポリエステル、ナイロン、その他の非極性繊維などの素材は、RF溶接を行うことができないため、代わりに熱風やホットウェッジ技術を用いて加工する必要があります。RF溶接を主な生産方法として選択する前に、必ず素材との適合性を確認してください。

RF溶接と熱風溶接の比較

どちらの技術も強固な継ぎ目を作り出しますが、それぞれが異なる製造上のニーズに対応しています。

日常的なバナーの仕上げ作業においては、依然として熱風溶着が優れた解決策となっています。

耐候性、継ぎ目の外観、構造的強度が極めて重要な大判グラフィックにおいては、RF溶接は表面加熱技術では実現できない利点をもたらします。

RFlex がワークフローを変える理由

RFlex と従来のRFプレスとの最大の違いは、溶接品質ではなく、生産工程における材料の移動方法にあります。

素材がずれることなく固定される

多くの従来のRFプレスでは、作業者が固定された溶接ステーションに材料を供給します。

RFlex の仕組みは異なります。

機械本体は固定されたまま、RF溶接ヘッドが静止した素材の上を精密なリニアガイドに沿って移動します。オペレーターは、パネルを作業台に設置し、レーザーガイドを使って継ぎ目を合わせ、溶接サイクルを開始するだけです。

このアプローチにより、通常であれば複数の作業員や大規模な準備作業を必要とするような、特大サイズのグラフィックの取り扱いが大幅に簡素化されます。

大型パネルの取り扱い性の向上

大型の看板パネルやビルラッピングは、従来の機材では移動が難しい場合があります。

材料を静止させたままにしておくと、次のような利点があります：

• 作業者の疲労を軽減する
• パネルのずれを最小限に抑える
• 縫い目の位置合わせを改善する
• 特大サイズのグラフィックの制作を簡素化する

溶接中の材料の移動を管理するよりも、作業者はサイクルが始まる前の正確な位置決めに注力する。

長い溶接ビード全体にわたって一貫した溶接品質

屋外用製品においては、長い溶接部全体にわたって一貫した圧力と位置合わせを維持することが極めて重要です。

RFlex 精密制御された移動ヘッドは、溶接ビード全体を通じて一貫した溶接パラメータを維持し、溶接の開始から終了まで均一な溶接品質を実現します。

看板の表面、建築用グラフィック、あるいはビルラッピングを製造するメーカーにとって、この一貫性により、手直しの削減につながると同時に、完成品の品質向上にも寄与します。

RFlex 対 据え置き型RFlex

Miller Weldmaster 、いずれも同一のRF溶接技術を採用しており、同等の高品質な気密溶接を実現します。

主な違いはワークフローにあります。

据え置き型RFlex

特に適しているのは：

• 中型のパネル
• 標準生産ロット
• 溶接ステーションに材料を効率的に供給できる作業

RFlex 旅行

次のような場合に最適です：

• パネルのサイズが極めて大きくなる
• 資材の取り扱い作業が生産性を低下させている
• 継ぎ目が長く続くことはよくある
• 特大サイズのグラフィックには、ワークフローの改善が必要だ

この決定は、溶接の品質に関するものではなく、自社の生産環境に最も適したワークフローを選択することに関するものです。

サインショップはどのような場合にRF溶接を検討すべきか？

RF溶接は、以下の工程を含む生産において最も適しています：

• ビルボードの顔
• 建物の外装
• 建築図面
• 大型の屋外ディスプレイ
• 継ぎ目の見た目が重要な、高品質なグラフィック
• PVCおよびPU素材の製造

以下の場合には、依然として熱風溶接が最適な解決策となっています：

• 標準的なバナーの裾の仕上げ
• 異なる素材タイプの併用
• ポリエステル生地やメッシュ生地の加工
• 日常的なバナー制作におけるスループットの最大化

適切な技術の選択は、製品、材料、生産量、および顧客の仕様に依存します。

施設の要件

RFlex は恒久的な生産システムであるため、それに応じて計画を立てる必要があります。

一般的に考慮すべき点としては、次のようなものがあります：

• 専用フロアスペース
• 適切な電気供給
• 圧縮空気の接続
• 資材一時保管場所
• 専門業者による設置
• オペレーター研修

これらの要件を早い段階で計画しておくことで、スムーズな設置と生産開始の早期化につながります。

オプションのFREEWeldテクノロジー

RFlex 、FREEWeldというオプションを組み込むことも可能です。このオプションにより、接地フットが作業面に完全に平らに接触していなくても溶接を行うことができます。

これにより、RF溶接の品質を維持しつつ、形状や継ぎ目が複雑な製品に対する本機の対応範囲が広がります。

RFlex は、貴店のニーズに合っていますか？

大型のPVCグラフィック、ビルボードパネル、ビルラッピング、建築用ディスプレイなどを定期的に制作している場合、「RFlex 」は、そうした用途に特化したワークフローを提供します。

RF溶接ヘッドが作業台上を移動する間、被溶接物を固定しておくことで、メーカーは取り扱い作業を簡素化し、溶接継ぎ目の一貫性を向上させ、大判製品の生産効率を高めることができます。

最適な機械は、使用する材料の組み合わせ、パネルサイズ、生産量、およびワークフローの要件によって異なります。Miller Weldmasterアプリケーションスペシャリストが、お客様の業務に最適なソリューションRFlex 「RFlex 」RFlex 、それとも据え置き型の「RFlex 」RFlex 判断するお手伝いをいたします。
