Radio frequency (RF) welding is the technology behind hermetic seals in some of the most critical healthcare products used every day—blood bags, IV fluid pouches, pressure cuffs, and surgical drapes. Unlike surface-based sealing methods, RF welding generates heat from within the material itself, creating molecular-level bonds that withstand fluid pressure, repeated inflation cycles, and sterilization processes.
医療・ヘルスケア分野のメーカーにとって、信頼性の高い製品と失敗作との違いは、多くの場合、継ぎ目に左右されます。RF溶接は、接着剤、糸、溶剤を一切使用せずに、均一で気密性が高く、生体適合性に優れたシールを実現できるため、標準的な手法となっています。
この記事では、RF溶接の仕組み、対応可能な材料、RF溶接に依存する医療分野での応用例、そして生産用RF溶接装置を評価する際に注目すべき点について解説します。
要点
- RF溶接は、27.12 MHzの電磁エネルギーを用いて熱可塑性材料の内部を加熱することで、気密シールを実現します。
- 医療分野における高周波（RF）溶接用途では、主にPVCおよびポリウレタン（PU/TPU）が使用されています。
- 代表的な用途としては、血液バッグ、点滴バッグ、血圧計のカフ、手術用ドレープ、オストミー用品などが挙げられます。
- 接着剤や溶剤を必要としないため、汚染のリスクが排除されます。
- 安定した溶接パラメータ（出力、時間、冷却）は、信頼性の高い生産に不可欠です。
In this article:
- What is RF welding and why it matters for healthcare products
- RF welding vs. other healthcare sealing methods
- Which healthcare products use RF welding
- 素材の互換性
- How RF welding creates a hermetic seal
- What to look for in RF welding equipment
- Choosing an RF welder: RFlex vs. RFlex Press
- How Miller Weldmaster supports healthcare manufacturers
- よくある質問
RF溶接とは何か、そしてなぜ医療製品にとって重要なのか？
RF welding, also known as dielectric or high-frequency welding, is a thermoplastic joining process that uses electromagnetic energy to generate heat inside compatible materials. Two electrodes apply pressure while the RF field causes polar molecules to oscillate, creating friction and heat. The material softens and fuses, forming a bond that is often as strong as the base material itself. RF welding emerged in the 1940s for military applications before expanding into medical manufacturing.
この内部加熱メカニズムこそが、RF溶接の最大の特徴です。熱風溶接などの従来の方法は外部から熱を加えるため、特に多層素材の場合、接着が不均一になる可能性があります。接着剤を使用すると化学的なリスクが生じ、縫製では針穴ができ、シール部の完全性が損なわれてしまいます。
RF溶接はこうした問題を完全に解消するため、流体と接触する医療製品において最も好まれる方法となっています。
なぜ継ぎ目が破損箇所となるのか
医療機器の製造において、素材そのものが最初に破損することはほとんどなく、破損するのは縫い目です。そして、縫い目の品質は患者のケアに直接影響を及ぼす可能性があります。血液バッグや点滴バッグなどの製品は、圧力、取り扱い、温度変化にさらされます。縫い目に少しでも弱点があると、漏れや汚染、あるいは完全な機能不全につながる恐れがあります。
このため、接合工程は重要な品質変数として扱われています。RF溶接は、失敗が許されない場面において求められる一貫性と信頼性を提供します。
高周波溶接とその他の医療用シール方法の比較
| 方法 | 熱源 | 密閉シール | 必要な接着剤 | 主な用途 |
|---|---|---|---|---|
| RF溶接 | 内部（電磁） | はい | いいえ | 流体バッグ、加圧装置 |
| 熱風溶接 | 外部 | パーシャル | いいえ | 単層フィルム |
| 超音波溶接 | 内部（振動） | はい | いいえ | 不織布製使い捨て製品 |
| 接着剤による接着 | 化学 | 可変 | はい | 非流体用途 |
| ソーイング | 機械 | いいえ | はい | 構造用テキスタイル |
RF溶接が採用されている医療製品にはどのようなものがありますか？
RF溶接は、医療業界や医療機器業界において、熱可塑性材料で作られた医療製品に気密シールが必要な一般的な用途、特に気密性が高く生体適合性のあるシールが不可欠な場面で広く利用されています。
流体供給・回収装置
点滴バッグ、採血バッグ、化学療法用バッグ、ドレナージバッグなどの製品は、無菌状態を維持し、漏れを防ぐためにRF溶接が用いられています。こうしたRF溶接製品には、ポートやその他の組み込み部品が必要な場合も多く、RF溶接は、無菌で漏れのない継ぎ目を維持しつつ、製品製造時のそれらの組み込みを可能にします。これらの用途では、強度だけでなく、液体や蒸気の透過を完全に防ぐ完全な気密シールが求められます。
膨張式および圧力式装置
血圧計のカフ、止血帯、および圧迫着は、繰り返される膨張・収縮サイクルに耐えなければなりません。RF溶接された継ぎ目は、接合部全体にストレスを均等に分散させ、経時的な破損を防ぎます。
手術用および無菌領域用製品
手術用ドレープや滅菌包装には、清潔で微粒子を含まない縫い目が求められます。RF溶接は、繊維や残留物を生じさせることなく、滑らかで完全に融合した表面を作り出します。また、熱可塑性ポリウレタンは、その耐久性と生体適合性から、滅菌包装やバリア用途で広く採用されています。
オストミーおよび創傷ケア製品
オストミーバッグや創傷ドレナージポーチは、漏れ防止性能と患者の快適性を両立させなければなりません。RF溶接により、耐久性と滑らかな接触面の両方が確保されます。
材料の適合性：RF溶接が可能な材料と不可能な材料
高周波溶接（誘電体溶接または RFシールとも呼ばれる）は、極性を持つ熱可塑性プラスチック（電磁界に反応する材料）を対象とする、材料特性に依存するプロセスである。
対応素材
- PVC（ポリ塩化ビニル）： 輸血用バッグや点滴バッグに最もよく使用されている
- Polyurethane (PU/TPU): Used for pressure and skin-contact applications
- EVA（エチレン・酢酸ビニル共重合体）： 一部の用途においてPVCの代替となる
- TPUコーティング生地： インフレータブル製品や整形外科用機器に使用される
非互換材料
- ポリプロピレン（PP）
- ポリエチレン（PE）
- ポリスチレン（PS）
These plastics are non-polar, so they need a different joining method, such as impulse welding for healthcare packaging or ultrasonic welding.
RF溶接による気密シールの形成メカニズム
RF溶接プロセスは、気密シールを形成するためにRF溶接技術で用いられるRF溶接手法を反映した、4つの重要な段階から構成されています：
1. 材料の位置決め
材料は電極の間に配置され、ダイの設計によって溶接部の形状や構造が決まります。一方、溶接ツールは最終的なシームの形状を決定し、独自の形状を作り出すことができます。
2. RFエネルギーの応用
専用の溶接機は、高周波を通じて高周波エネルギーを供給し、高周波の電磁エネルギーによる電磁場を形成します。これにより、外部からの熱ではなく、プラスチックの表面内部を加熱し、適切な融合を行うのに十分な熱を発生させる必要があります。
3. 圧力と結合の形成
圧力を適切に制御することで、分子レベルの融合が確実に行われます。加熱後に圧力をかけることで、漏れのない継ぎ目を持つ良好な溶接部が得られます。圧力が強すぎたり弱すぎたりすると、シール品質に影響を及ぼします。
4. 冷却と凝固
冷却中は圧力を維持することで、接合部を固定し強度を確保し、元の素材よりも強固な継ぎ目を維持するのに役立ちます。
「ヘルメティック」の本当の意味
気密シールにより、実際の使用条件下において、継ぎ目からガスや液体が漏れるのを防ぎます。これには、保管、輸送、および繰り返し使用が含まれます。RF溶接では、表面だけでなく継ぎ目の断面全体を接合することで、これを実現しています。
医療用途向けのRF溶接装置を選ぶ際のポイント
For a broader checklist, see our guide to evaluating medical fabric welding equipment.
パラメータ制御と再現性
一貫した溶接品質は、出力、時間、冷却の精密な制御にかかっています。オートチューニング機能を備えた装置は、生産工程全体を通じて再現性を確保します。
アークおよび過負荷保護
高度なシステムがアーク放電を検知・防止し、材料と工具の両方を損傷から保護します。
金型の柔軟性
クイックダイチェンジシステムにより、製造業者は製品間の切り替えを効率的に行え、複数のSKUに対応することが可能になります。
複雑な形状への対応能力
FREEWeldのようなオプションにより、この溶接技術は、大量生産の現場においても、平らな下地を必要とすることなく、不規則な形状や複雑な幾何形状、その他の独特な形状に対応することが可能になります。
カスタムシステム統合
For specialized applications, custom RF systems can be engineered to match material requirements, production volumes, and product designs.
Choosing an RF Welder for Medical Production: RFlex vs. RFlex Press
Both Miller Weldmaster RF welders use the same 27.12 MHz technology and produce the same seal quality, so the choice comes down to production role. Using the wrong machine creates bottlenecks: a press used for primary production slows the line, while an RFlex used for small components sits underused.
| 基準 | RFlex | RFlex プレス |
| Primary role | 大規模な一次生産 | 補助部品の溶接 |
| 高周波出力 | より高い範囲 | 0.5～4 kW |
| Working area | 大 | コンパクト |
| Material range | PVC, PU, TPU, reinforced technical textiles | 主にPVC |
| Best-fit products | バッグ、ポーチ、インフレータブル製品 | Valves, tubing, grommets, small parts |
| スループット | 高い | 中程度 |
| Footprint | Dedicated installation | Compact; suits cleanrooms and tight spaces |
| オペレーション | Larger-scale automated production | Hands-on, manual operation |
| Weld recipes | 上級 | プログラム可能 |
| Ideal context | 完全な生産ライン | 業務支援 |

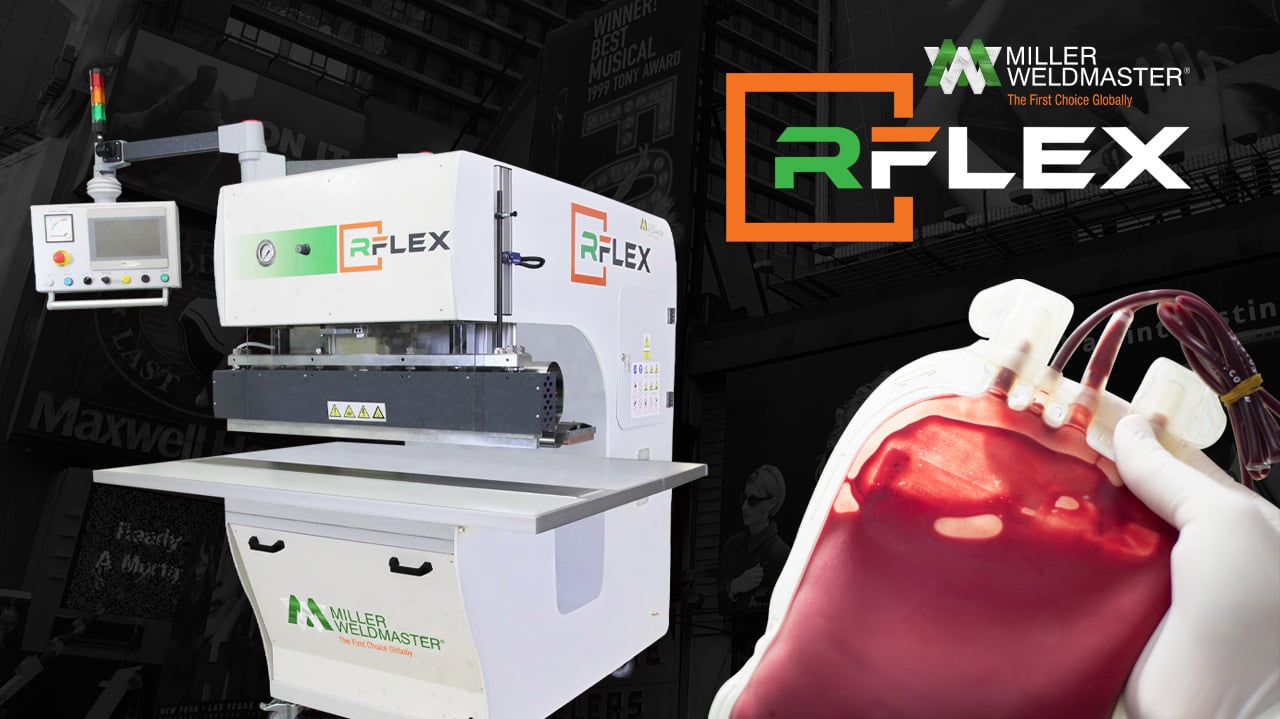

The RFlex: Stationary, High-Throughput RF Welder
The RFlex RF welder is a stationary system for high-volume production and fits automated lines. Its larger working area, higher power range, and longer electrode capacity make it ideal for full-seam RF heat sealing of IV bags, blood bags, fluid pouches, and inflatable medical products.
The RFlex Press: Compact Precision Welder
The RFlex Press compact RF welder is the smallest machine in the line, with HF power output between 0.5 and 4 kW. It is built for auxiliary tasks such as attaching valves, tubing, grommets, and plates, and its compact footprint suits cleanrooms and constrained spaces. In medical manufacturing it typically works alongside a larger RFlex to complete the production workflow.
Bar, Rotary, and Shuttle RF Welders
Bar RF welders make straight-line welds on large products. Rotary RF welders use circular tables for continuous production and can handle multiple layers. Shuttle RF welders use sliding tables and suit medium-volume production.
Questions to Ask Before You Choose
- 一次生産の役割とは何ですか？
- What production volume do you need?
- どのようなスペースやインフラが利用可能ですか？
- Which materials will you weld?
- オペレーターは機械とどのようにやり取りするのでしょうか？
The right choice matches the machine to the workflow instead of forcing one machine to handle every role.
高周波溶接とその他の接合方法：適切な手法の選び方
RF溶接は、気密シールと高い信頼性が求められる用途において特に優れており、高周波溶接技術は、確実なシールが求められる医療製品の大量生産に特に効果的です。他の方法にもそれぞれの用途はありますが、液体に接触する医療製品に関しては、RF溶接に匹敵するものはありません。
Miller Weldmaster 医療機器メーカーをどのようにMiller Weldmaster
Miller Weldmaster 、シールの完全性が極めて重要な業界向けに、RF溶接システムを設計してきた数十年にわたる実績Miller Weldmaster 。同社の医療分野向け最先端RF溶接装置は、精度、再現性、拡張性を重視して設計されています。
例えば、RFlex には次のような特徴があります：
- オートチューニングによる安定した出力
- 製品の品質を確保するための高度なアーク保護機能
- さまざまな用途に対応したプログラム可能な溶接レシピ
- 効率的な生産を実現する迅速な金型交換システム
- 複雑な製品形状に対応する柔軟性
こうした機能により、気密性が高く耐久性に優れたシールが求められる医療製品を製造するメーカーにとって、信頼性の高いソリューションとなっています。
よくある質問
医療分野において、RF溶接はどのような用途に使われているのでしょうか？
RF溶接は、血液バッグ、点滴バッグ、血圧計のカフ、手術用ドレープなどの製品に気密シールを形成するために用いられます。
どのような材料がRF溶接できますか？
一般的に、PVC、PU/TPU、EVA、およびTPUコーティングされた生地が使用されます。PEやPPのような非極性素材は適合しません。
気密シールはなぜ重要なのでしょうか？
気密シールは、液体の漏れ、空気の漏れ、および汚染を防止し、患者の安全と製品の性能にとって極めて重要です。
RF溶接には接着剤が必要ですか？
いいえ。RF溶接は、接着剤、溶剤、または糸を使用せずに材料を接合します。
RF溶接の工程はどのくらいの速さで行われますか？
Typical weld cycles range from 4–12 seconds, plus cooling time, making RF welding efficient for high-volume production.
RFlex とRFlex Pressの違いは何ですか？
「RFlex 」は、大型医療製品向けのハイスループット型固定式溶接機であり、一方「RFlex Press」は、小型部品の精密溶接を行うためのコンパクトな装置です。両者とも同じRF技術を採用していますが、生産現場での役割は異なります。
RFlex プレスは、小型の医療用部品の溶接に適していますか？
はい。この装置は、バルブ、チューブ、グロメットなどの部品を高精度で溶接するために特別に設計されています。
結論
RF溶接は、信頼性の高い気密性の高い製品の製造を可能にするため、現代の医療機器製造において極めて重要な役割を果たしています。強固で汚染のない接合を実現できることから、液体に接触する医療用途や加圧式の医療用途において、最も適した選択肢となっています。
製品の品質向上、故障リスクの低減、生産の効率化を目指すメーカーにとって、RF溶接は実績があり、拡張性にも優れたソリューションを提供します。
Want to know how your material will seal? Send us a sample and we'll test it on our machines.
