医療機器メーカーにとって、機械の購入は単なる購入にとどまらず、無菌性監査、バリデーションプロトコル、およびシーム品質の厳格な審査に耐えうる製造プロセスへの投資なのです。医療用ファブリック溶着装置とは、PVC、PU/TPU、EVAなどの医療用熱可塑性プラスチックを融合させ、点滴バッグ、血液バッグ、手術用ドレープなどに使用される気密シールを形成する、特殊な機械（通常はRF（高周波）または誘電体溶着システム）を指します。 適切なシステムを選択するには、体系的なアプローチが必要です。本ガイドでは、材料との適合性、シールの完全性、生産スループット、オペレーターによる作業の一貫性、長期的な保守性の5つの重要な評価基準について解説します。
要点
- 医療用ファブリック溶接装置は、一般的な産業用溶接機以上に、無菌性、気密性、および生産記録に関する要件を満たさなければならない。
- 材料の適合性が最初の選別基準となります。PVC、PU/TPU、EVAなどの極性熱可塑性樹脂のみがRF溶接が可能であり、この溶接技術により、無菌医療製品の製造において、針や接着剤による汚染リスクを排除することができます。
- シール完全性試験（引張試験、漏れ試験、光学試験）は、機器の評価の一環として実施すべきであり、後付けの措置であってはならない。
- 作業者によるばらつきは大きなリスクとなるため、プログラム可能で再現性のある溶接レシピが不可欠である。
- 長期的なサポートと保守性は、稼働時間と検証の継続性に直接的な影響を及ぼします。
医療用ファブリック溶接装置が汎用機ではない理由
医療用布地溶接装置を購入するということは、単なるハードウェアではなく、検証済みのプロセスを購入することを意味します。タープ、バナー、日よけなどの工業用布地に対して幅広い産業分野で用いられている工業用布地溶接とは異なり、医療用途では、耐圧性、液体の封じ込め、そして規制当局の審査に耐えうる気密性のある無菌シールが求められます。布地溶接技術は、縫製に比べて、より強固で耐久性に優れた継ぎ目を作り出し、生産効率を高めるという点で大きな利点をもたらしますが、医療分野において最も重視されるのは、やはり無菌性能と規制への準拠です。
産業分野では、わずかな不均一性が外観上の欠陥につながる可能性があります。一方、医療機器の製造においては、同じ不均一性が患者の安全を脅かす恐れがあります。この根本的な違いにより、精度、再現性、および文書化に対する要件がさらに高まります。
医療用溶接と産業用溶接の違いは何ですか？
医療用布地溶接装置を購入するということは、単なるハードウェアではなく、検証済みのプロセスを購入することを意味します。タープ、バナー、日よけなどの工業用布地に対して幅広い産業で用いられている工業用布地溶接とは異なり、医療用途では、耐圧性、液体の封じ込め、そして規制当局の審査に耐えうる気密性のある無菌シールが求められます。溶接は、縫製に比べて、より強固で耐久性に優れた継ぎ目を作り出し、生産効率を高めるという点で大きな利点がありますが、医療分野において最も重視されるのは、やはり無菌性能と規制への準拠です。
評価基準 #1：材料の適合性
医療用ファブリックの溶接では、熱可塑性材料を用いて強固な継ぎ目を作りますが、すべての材料がRF溶接に対応しているわけではありません。RFエネルギーに効果的に反応するのは極性材料のみであるため、強固な接合を実現するためには、材料の適合性を評価することが最初かつ最も重要なステップとなります。また、極性熱可塑性樹脂の高周波溶接プロセスを理解することで、用途に適した材料を見極めるのに役立ちます。
医療用ファブリックの溶接には、一般的にどのような材料が使われていますか？
- PVC（ポリ塩化ビニル）
- PU/TPU（ポリウレタン／熱可塑性ポリウレタン）
- EVA（エチレン酢酸ビニル共重合体）
- TPUコーティング生地
これらは、天然繊維とは異なり、制御された溶接条件下で溶融・接合することができるため、医療用テキスタイルに広く使用されている医療用繊維です。
ポリエチレン（PE）やポリプロピレン（PP）のような非極性材料は、通常、添加剤なしでは高周波溶接を行うことができません。これは、高周波溶接がPVCやPUなどの極性プラスチックの誘電加熱に依存しているためです。
機械の導入を決定する前に、材料検証試験が重要な理由
同じ材料群内でも、コーティングや配合はさまざまです。メーカーは、装置を購入する前に、必ず自社の材料ロットを正確に使用した試験溶接を依頼し、具体的なコーティング、厚さ、その他の材料特性を事前に検証する必要があります。これにより、互換性が確保され、生産中の予期せぬコスト増を防ぐと同時に、その装置がメーカーの特定の材料ロットや配合に適しているかを確認することができます。
評価基準 #2：シールの完全性および無菌性試験
気密シールは、理論上だけ気密であるだけでは不十分であり、実際の使用条件下でその性能が実証されなければなりません。高周波溶接により、防水性・ほつれ防止性に優れた接合部と、目に見える継ぎ目のない滑らかな仕上がりを実現し、一貫性が最も重要となる場面、特に強固で継ぎ目のない接合が求められるPVCのRF溶接用途において、シール品質を向上させます。
「ハーメティックシール」とは何か、またその検証方法は？
ハーメチックシールとは、気体や液体の通過を防ぐ気密性の高い結合のことです。その検証には、通常、以下の手順が含まれます：
- 引張試験– 継ぎ目の強度を測定し、強固な接着を確認します
- 気密試験（圧力低下法）– 気密性を確認する
- 光学検査– 目に見える欠陥を検出します
医療機器の気密シールをどのように検証しますか？
バリデーションは、機器の評価段階から開始すべきです。製造業者は、ベンダーに対して試験データ、再現性の証明資料、および溶接品質の一貫性を示す証拠を要求する必要があります。選定プロセスにバリデーションを組み込むことで、時間を節約し、後のリスクを軽減することができます。
評価基準 #3：生産スループットおよび生産量の要件
機械を評価する際には、スループットを事前に定義しておくべきであり、設置後に判明するようなことがあってはならない。近年の技術進歩により、高周波（HF）溶接装置はより効率的になり、オペレーターが安定した稼働を維持しやすくなった。また、最新のRF溶接技術と機械設計は、高速かつ再現性の高い生産に最適化されている。
生産量に応じた機械タイプの選定
RF装置の構成は生産ニーズに応じて異なり、このカテゴリーの標準的な溶接機では、一般的に熱風、ホットウェッジ、またはRF溶接が採用されています。そのため、生地のシール加工において、熱風溶接とRF溶接の特性を比較・理解することが重要です：
- シャトルシステム– 中規模の生産量、柔軟な生産体制
- ロータリー／ターンテーブル方式– 大量連続生産
- プレス式システム– 高精度、小ロット生産
サイクルタイム、自動化レベル、および部品の形状は、いずれも生産能力に影響を与えます。
現在の需要だけでなく、将来の成長を見据えた計画
現在の需要のみに基づいて機器を選定すると、将来的にボトルネックが生じる可能性があります。自動化や処理能力の向上に対応できる拡張性の高いシステムは、長期的な価値をもたらすだけでなく、長期的なメンテナンスの負担や関連コストの削減にもつながります。
評価基準 #4：オペレーターの一貫性管理
医療機器の製造において、溶接の品質は作業者の技能だけに委ねることはできません。
オペレーターに依存するばらつきが品質リスクとなる理由
時間、圧力、または出力を手動で調整すると、シフトごとにばらつきが生じます。この不均一性は、規制の厳しい環境において、よくある不具合の原因となります。
自動溶接パラメータ制御で重視すべき点
- 製品／SKUごとのプログラム可能な溶接レシピ
- 材料のばらつきに対する自動調整
- リアルタイム監視および障害検知
- 自動化システムは、特に繰り返し可能な溶接パラメータの制御に役立ちます。とりわけ、超音波溶接が薄い不織布に最適な場合、その有用性は際立っています。
これらの機能により、再現性が確保され、操作ミスも減少します。
評価基準 #5：保守性および長期サポート
機器の真の価値は、設置後に初めて明らかになります。
購入前にベンダーに確認すべき質問
- 現地での設置およびトレーニングは含まれていますか？
- スペアパーツの納期はどのくらいですか？
- 出張サービスは利用できますか？
- インストール後および検証期間中、どのような技術サポートが受けられますか？
- そのベンダーは、IQ/OQ/PQのバリデーション文書に対応していますか？
充実したアフターサービスにより稼働率を維持し、確かな規制遵守支援によりバリデーションの継続性を支えます。
医療用ファブリック用途における高周波溶接と超音波溶接の比較
RF溶接と超音波溶接は、医療機器製造において主流となっている2つの技術である。
RF溶接が適している場合
RF溶接は、PVCやPUなどの極性熱可塑性樹脂に最も適しています。点滴バッグ、血液バッグ、手術用ドレープなどの柔軟な製品に対して、深く均一な気密シールを形成するのに優れており、こうした医療用途は、RF溶接が特に優れた効果を発揮する代表的な事例の一つです。より強固な継ぎ目が必要な柔軟な熱可塑性樹脂製品の場合、従来の縫製よりもHF溶接が好まれることがよくあります。
超音波溶接が適している場合
超音波溶接は、薄い不織布や硬質の部品に適しています。極性のある材料を必要としないため、特定の用途において汎用性が高く、産業用や医療用の専用超音波溶接機を使用することで、これらの基材においても安定した結果を得ることができます。

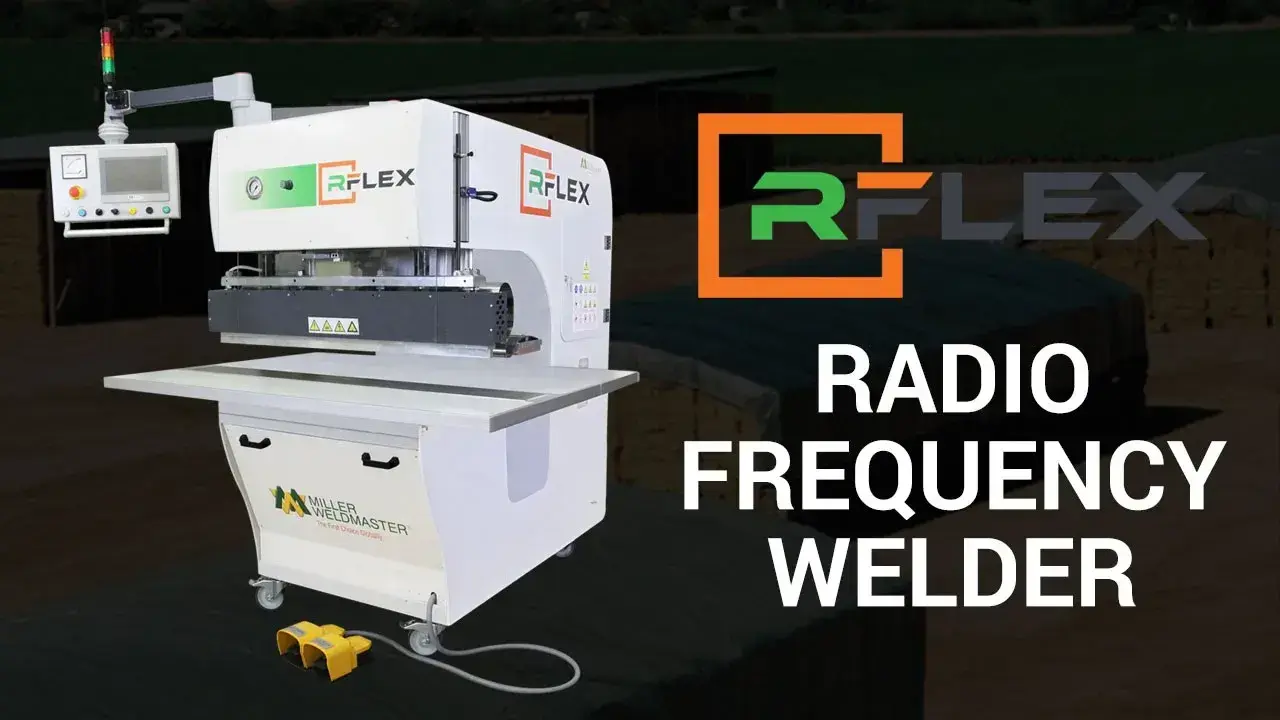

RFlex Pressがこれらの評価基準にどのように対応しているか
RFlex プレス溶接プラットフォームは、材料との適合性、精度、再現性を兼ね備えています。小型で複雑な用途向けに設計されており、医療用グレードの材料において、一貫した高品質な溶接を実現します。
小型で高精度な医療用部品向けに設計
RFlex Pressでは、以下のサービスを提供しています：
- 精密ライン溶接、スポット溶接、カーブ溶接
- 安定した溶接品質を実現するための自動調整
- PVC、PU、およびその他の医療用グレードの素材との適合性
その設計により、再現性が高く、検証済みの生産が可能であり、医療機器の製造に最適です。
お客様の素材での試験溶接をご依頼ください
メーカーは、いかなるシステムを採用するに際しても、自社の実際の材料や部品の形状を用いて性能を検証する必要があります。溶接試験を行うことで、互換性を確保し、シールの完全性を確認するとともに、そのシステムが生産要件を満たしていることを確認できます。
医療用ファブリック溶接装置に関するよくある質問
医療機器において、RF溶接はどのような用途に使われているのでしょうか？
RF溶接は、点滴バッグ、血液バッグ、手術用ドレープなどの製品に気密シールを実現します。この技術は、電磁エネルギーと熱を利用して、接着剤や縫合を必要とせずに材料を接合し、無菌製品のシール性を向上させます。
医療用製品において、どのような材料をRF溶接することができますか？
一般的に、PVC、PU/TPU、EVA、およびTPUコーティングされた生地が使用されます。PEやPPのような非極性素材には、別の加工プロセスが必要となります。
医療機器の気密シールをどのように検証しますか？
検証には、引張試験、気密試験、および目視検査が含まれます。ベンダーは、機器の試運転中に再現性に関するデータを提供する必要があります。
医療機器における高周波溶接と超音波溶接――どちらが優れているのか？
最適な方法は、材料や用途によって異なります。RFは柔軟な熱可塑性プラスチックに最適ですが、超音波は不織布や硬質部品に適しています。
医療用溶接機器は、どのような認証基準を満たすべきでしょうか？
機械自体は認証の対象とはなりませんが、ISO 13485およびFDAのトレーサビリティ要件への準拠をサポートしていなければなりません。
医療機器製造におけるIQ、OQ、PQとは何ですか？
これらは、据付適格性評価、運用適格性評価、および性能適格性評価という検証手順であり、機器が正しく設置され、仕様範囲内で動作し、一貫した結果を生み出すことを保証するものです。
これら5つの評価基準を適用することで、メーカーは、規制上の要件を満たしつつ、無菌状態での大量生産に対応できる医療用ファブリック溶接装置を、確信を持って選定することができます。
